TL;DR:

• Le ispezioni termografiche sono tecniche diagnostiche non invasive che rilevano variazioni di temperatura superficiale tramite immagini infrarosse. Questi controlli consentono di individuare anomalie come perdite di energia, umidità o surriscaldamenti senza danneggiare le superfici analizzate. La loro efficacia richiede operatori certificati, procedure standardizzate e l’integrazione con metodi quantitativi per diagnosi precise.

Le ispezioni termografiche sono processi diagnostici non invasivi che rilevano e visualizzano la radiazione infrarossa emessa da superfici per individuare anomalie termiche invisibili all’occhio umano. Questa tecnica, nota anche come termografia a infrarossi, utilizza termocamere calibrate per produrre immagini dette termogrammi, nelle quali ogni variazione cromatica corrisponde a una differenza di temperatura superficiale. Nei settori edilizia, energia e agricoltura, le ispezioni termografiche rappresentano uno strumento di monitoraggio e manutenzione predittiva che consente di intervenire prima che un’anomalia diventi un guasto costoso o un rischio strutturale.

Cosa sono le ispezioni termografiche e come funzionano

La termografia si basa sul principio fisico per cui ogni corpo con temperatura superiore allo zero assoluto emette radiazione infrarossa. Le termocamere a infrarossi captano questa radiazione e la convertono in un’immagine visiva, dove i colori caldi (rosso, arancione) indicano zone a temperatura più elevata e i colori freddi (blu, viola) indicano zone più fredde. Il risultato è un termogramma che permette all’operatore di identificare distribuzioni termiche anomale in modo rapido e senza contatto fisico con la superficie analizzata.

Il processo di acquisizione prevede fasi precise: posizionamento della termocamera a distanza adeguata, acquisizione delle immagini in condizioni ambientali controllate e successiva analisi dei termogrammi con software dedicati. L’interpretazione dei dati richiede competenza tecnica specifica, perché un’anomalia termica può avere cause diverse: dispersione energetica, presenza di umidità, surriscaldamento elettrico o difetto strutturale. Per questo motivo, la termografia da drone e quella tradizionale richiedono operatori certificati.

Un aspetto spesso sottovalutato riguarda i limiti intrinseci della tecnica. La termografia è qualitativa e deve essere integrata con metodi quantitativi per la diagnosi di presenza d’acqua o umidità. Questo significa che un termogramma può segnalare una zona sospetta, ma non quantificare l’entità del problema senza misure complementari. La norma UNI EN ISO 18434-1:2018 disciplina le procedure di acquisizione e analisi, stabilendo criteri operativi per garantire la ripetibilità e l’affidabilità dei dati.

I punti chiave del processo di acquisizione sono:

• Condizioni ambientali: temperatura esterna stabile, assenza di irraggiamento solare diretto sulle superfici analizzate, umidità relativa controllata
• Calibrazione della termocamera: verifica dell’emissività del materiale analizzato prima di ogni sessione
• Distanza e angolo di ripresa: costanti per garantire la comparabilità delle immagini in serie storiche
• Documentazione: ogni termogramma deve essere corredato da dati ambientali, ora di acquisizione e identificazione del punto di misura

Consiglio Pro: Prima di avviare un’ispezione termografica in edilizia, attendete almeno tre ore di stabilità termica dopo variazioni significative di temperatura esterna. Questo riduce i falsi positivi legati a transitori termici superficiali.

Dove si applicano: edilizia, energia e agricoltura

Le applicazioni delle ispezioni termografiche coprono tre macro-settori con esigenze operative distinte.

Edilizia e diagnosi energetica degli edifici

In edilizia, la termografia individua ponti termici, dispersioni e infiltrazioni con immagini ad alta risoluzione, consentendo diagnosi non invasive di distacchi di intonaco e difetti di isolamento. Questo è particolarmente utile nella certificazione energetica degli edifici, dove l’identificazione precisa dei ponti termici orienta gli interventi di riqualificazione. Un edificio degli anni ’70 con isolamento degradato può presentare dispersioni termiche concentrate in corrispondenza dei pilastri in cemento armato: la termografia le rende visibili in pochi minuti, senza demolizioni.

La limitazione da tenere presente è che la termografia non misura la quantità d’umidità, ma mostra solo la distribuzione termica superficiale. Un’area più fredda in una parete può indicare umidità, ma anche semplicemente uno strato di intonaco più spesso. Per questo, in molti casi di umidità, l’integrazione tra termografia qualitativa e misure quantitative è necessaria per confermare il problema e la sua entità, evitando interventi inutili.

Energia: fotovoltaico e impianti elettrici

Nel settore energetico, le applicazioni sono tra le più consolidate. L’ispezione termografica per fotovoltaico individua hotspot, microfratture e difetti termici su pannelli solari che riducono la produzione senza essere visibili a occhio nudo. Un hotspot su un singolo pannello può ridurre la produzione dell’intero stringa del 20-30%, rendendo l’ispezione termografica periodica un investimento con ritorno misurabile.

Per i quadri elettrici e i cablaggi industriali, la termografia rileva surriscaldamenti anomali prima che si verifichino guasti, identificando connessioni allentate, morsetti caldi, squilibri di fase e potenziali rischi di incendio. Questo tipo di ispezione rientra pienamente nella manutenzione predittiva.

Agricoltura di precisione

In agricoltura, le termocamere montate su droni consentono il monitoraggio dello stress idrico delle colture su superfici estese. Una pianta in deficit idrico mostra temperature fogliari più elevate rispetto a una pianta ben irrigata: questa differenza, rilevabile con termocamere ad alta sensibilità, permette di mappare le zone del campo che necessitano di irrigazione mirata. Il risultato è una riduzione dei consumi idrici e un aumento dell’efficienza produttiva.

La tabella seguente riassume le principali applicazioni per settore:

Vantaggi e limiti rispetto ad altre tecniche diagnostiche

La termografia offre tre vantaggi strutturali rispetto alle tecniche diagnostiche tradizionali: non invasività, rapidità di esecuzione e copertura di superfici estese in tempi brevi. Un’ispezione termografica di una copertura industriale da 5.000 m² richiede poche ore con un drone equipaggiato di termocamera, contro giorni di lavoro con metodi di campionamento fisico. La termografia come strumento di manutenzione predittiva consente di anticipare guasti e ottimizzare la programmazione degli interventi, riducendo i fermi non pianificati.

Il confronto con metodi alternativi evidenzia però limiti precisi:

La termografia non sostituisce le indagini invasive quando è necessaria una quantificazione precisa. Sostituisce invece le ispezioni visive tradizionali in tutti i contesti dove la variazione termica è il segnale diagnostico primario. L’approccio corretto è usarla come primo livello di screening, per poi concentrare le risorse di analisi approfondita solo sulle zone che il termogramma ha segnalato come critiche.

Consiglio Pro: Nei contratti di manutenzione predittiva per impianti industriali, includete ispezioni termografiche semestrali sui quadri elettrici. Il costo dell’ispezione è sistematicamente inferiore al costo di un solo fermo macchina non pianificato.

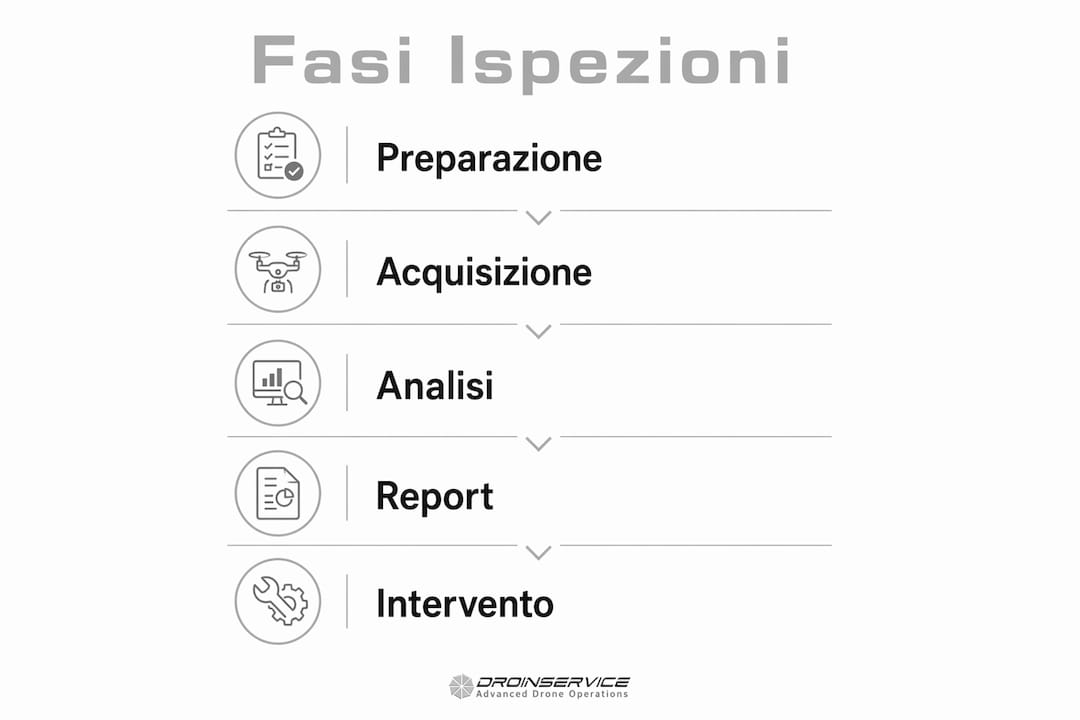

Procedure operative e standard di qualità per ispezioni professionali

La qualità di un’ispezione termografica dipende tanto dalla strumentazione quanto dalla competenza dell’operatore e dal rispetto di procedure standardizzate. Le norme UNI EN ISO 18434-1:2018 e UNI EN ISO 18436-7:2014 disciplinano rispettivamente le procedure di ispezione e la classificazione del personale termografo, stabilendo livelli di certificazione (Livello I, II, III) con competenze e responsabilità crescenti.

Le procedure operative che definiscono la qualità di un’ispezione professionale comprendono:

• Verifica pre-ispezione: controllo della calibrazione della termocamera, impostazione corretta dell’emissività in base al materiale analizzato, registrazione delle condizioni ambientali (temperatura, umidità, velocità del vento)
• Acquisizione sistematica: copertura metodica della superficie con sovrapposizione delle immagini, mantenimento di distanza e angolo costanti, acquisizione in condizioni di carico termico stabile
• Analisi e classificazione delle anomalie: utilizzo delle soglie ΔT (differenziale di temperatura) per classificare la criticità delle anomalie rilevate, come previsto dalle norme ISO
• Reportistica certificata: ogni report deve includere termogrammi con scala cromatica, dati ambientali, identificazione precisa delle anomalie, classificazione della criticità e raccomandazioni operative
• Archiviazione e confronto storico: conservazione delle immagini per confronti periodici che permettono di monitorare l’evoluzione delle anomalie nel tempo

Per le ispezioni fotovoltaiche, le condizioni di irraggiamento e meteo sono determinanti per la qualità delle misurazioni: si raccomanda un irraggiamento minimo di 500 W/m² e condizioni di cielo sereno per garantire che i pannelli siano in condizioni operative rappresentative. La certificazione e formazione degli operatori termografi secondo ISO favoriscono la qualità e l’affidabilità delle diagnostiche, rendendo i report utilizzabili come documentazione tecnica in sede legale o assicurativa.

Il mio punto di vista sull’evoluzione della termografia professionale

Lavoro con ispezioni termografiche da anni, e la trasformazione più significativa che ho osservato non riguarda le termocamere in sé, ma l’integrazione con i droni e l’analisi automatizzata dei dati. Fino a qualche anno fa, un’ispezione termografica su un grande impianto fotovoltaico richiedeva operatori a terra con aste telescopiche o accesso su tetto, con tempi e costi proibitivi per superfici superiori a qualche migliaio di metri quadrati. Oggi, l’uso di droni termografici rappresenta la frontiera tecnologica per il monitoraggio efficace e sicuro di vaste aree e infrastrutture.

Quello che mi preoccupa, però, è la proliferazione di operatori non certificati che offrono “ispezioni termografiche” a prezzi stracciati, senza rispettare le procedure ISO e senza la formazione necessaria per interpretare correttamente i termogrammi. Un termogramma mal interpretato è peggio di nessun termogramma: porta a interventi sbagliati o, peggio, a falsa sicurezza su anomalie reali. La certificazione UNI EN ISO 18436-7 non è un dettaglio burocratico. È la garanzia che chi firma il report sa distinguere un’anomalia reale da un artefatto di misura.

Il futuro della termografia professionale passa dall’integrazione con l’intelligenza artificiale per l’analisi automatica dei termogrammi su larga scala, dalla georeferenziazione delle anomalie su modelli BIM e GIS, e dalla reportistica certificata che diventa parte integrante del fascicolo tecnico dell’edificio o dell’impianto. Chi investe oggi in questa direzione costruisce un vantaggio competitivo difficile da replicare.

— Carlo

Ispezioni termografiche con droni: i servizi di Droinservice

Droinservice integra termocamere a infrarossi su piattaforme UAV per eseguire ispezioni termografiche con droni su edifici, impianti fotovoltaici, infrastrutture industriali e superfici agricole estese, operando su scala nazionale con autorizzazioni ENAC per operazioni specializzate.

I servizi di Droinservice non si limitano all’acquisizione delle immagini termiche: comprendono l’elaborazione dei dati, la classificazione delle anomalie secondo le norme UNI EN ISO, la produzione di report certificati georeferenziati e l’integrazione con sistemi CAD, GIS e BIM. Per gli impianti fotovoltaici, Droinservice produce reportistica certificata per ispezioni fotovoltaiche che soddisfa i requisiti delle compagnie assicurative e dei gestori di rete. Per approfondire i servizi disponibili o richiedere un preventivo, visitate la pagina dedicata alle ispezioni industriali con droni.

Contattateci per una consulenza tecnica personalizzata sul vostro progetto.

Punti chiave

Le ispezioni termografiche sono il primo livello di screening diagnostico non invasivo per edifici, impianti e colture: la loro efficacia dipende da procedure standardizzate, operatori certificati e integrazione con metodi quantitativi complementari.

FAQ

Cosa rileva un’ispezione termografica in un edificio?

Un’ispezione termografica in edilizia individua ponti termici, dispersioni energetiche, infiltrazioni d’acqua e distacchi di intonaco attraverso la visualizzazione delle differenze di temperatura superficiale. Non misura direttamente l’umidità, ma segnala le zone che richiedono approfondimento con metodi quantitativi.

Quali normative regolano le ispezioni termografiche professionali?

Le norme di riferimento sono la UNI EN ISO 18434-1:2018 per le procedure di ispezione e la UNI EN ISO 18436-7:2014 per la classificazione e certificazione del personale termografo. Il rispetto di questi standard è prerequisito per la validità tecnica e legale dei report prodotti.

Quanto costano le ispezioni termografiche?

Il costo varia in funzione della superficie da ispezionare, del settore di applicazione e della complessità della reportistica richiesta. Le ispezioni con drone su impianti fotovoltaici o edifici di grandi dimensioni risultano generalmente più convenienti rispetto alle ispezioni tradizionali a terra per superfici superiori a 1.000 m².

La termografia è utile per la manutenzione predittiva degli impianti elettrici?

La termografia è uno degli strumenti più efficaci per la manutenzione predittiva degli impianti elettrici: individua connessioni allentate, morsetti surriscaldati e squilibri di fase prima che causino guasti o incendi, consentendo interventi programmati invece di fermi non pianificati.

I droni possono eseguire ispezioni termografiche?

I droni equipaggiati con termocamere a infrarossi eseguono ispezioni termografiche su edifici, impianti fotovoltaici, infrastrutture e superfici agricole con tempi di copertura molto inferiori rispetto ai metodi tradizionali. Droinservice opera con piattaforme UAV autorizzate ENAC per questo tipo di ispezioni su tutto il territorio nazionale.
