Ogni ingegnere che si occupa di monitoraggio strutturale sa quanto contino precisione e affidabilità sul campo. Nella gestione delle infrastrutture in Italia, i rilievi termografici eseguiti con droni offrono un vantaggio concreto nella diagnosi rapida e dettagliata di anomalie, riducendo tempi e rischi delle ispezioni tradizionali. Dalla pianificazione di volo con sovrapposizione tra il 70% e l’80% al controllo della calibrazione termica, scopri come ottimizzare ogni fase del processo per ottenere dati realmente utili e risultati professionali.

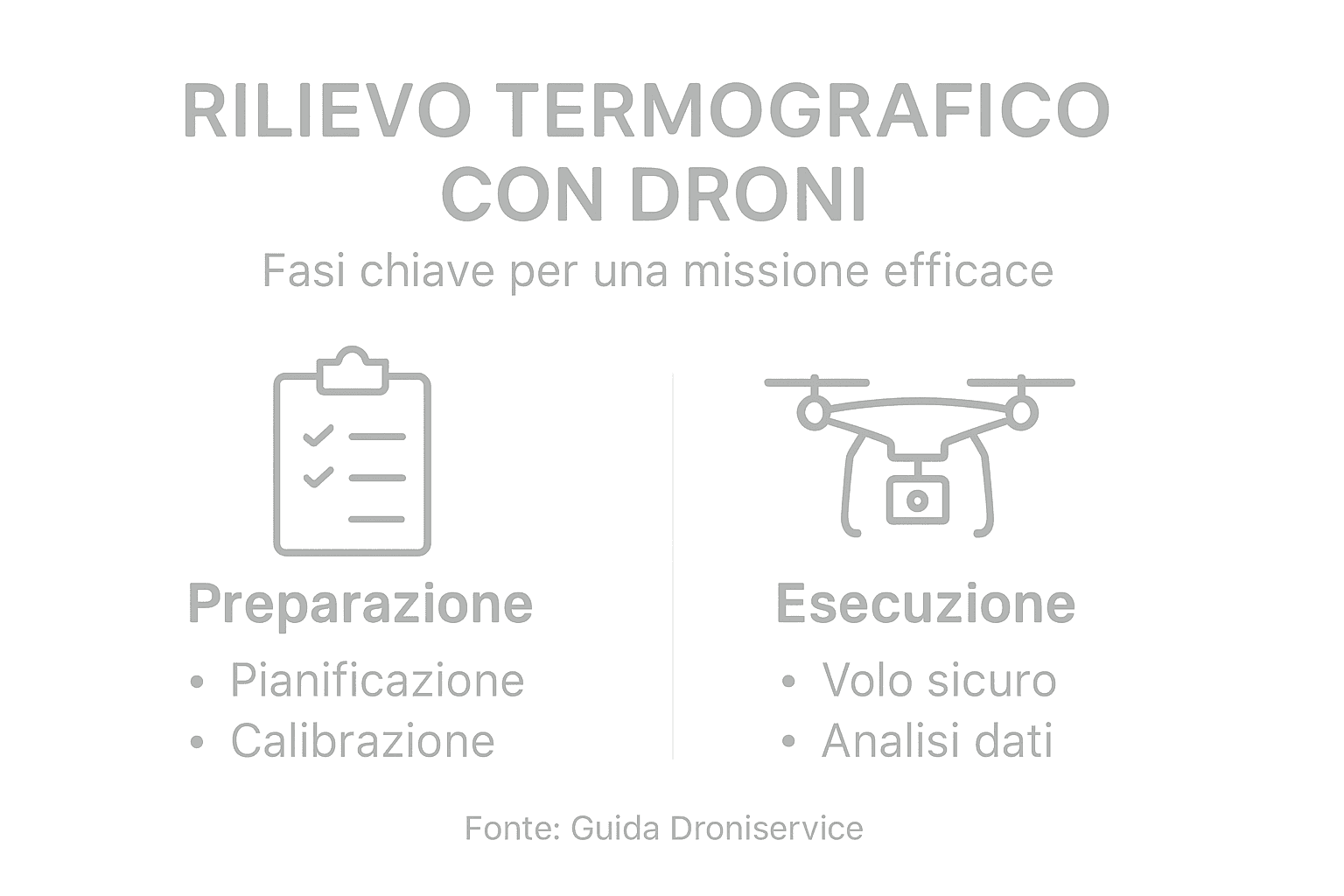

Indice
- Passo 1: Pianificare la missione e impostare i parametri termografici
- Passo 2: Preparare il drone e calibrare la termocamera radiometrica
- Passo 3: Eseguire il volo e acquisire dati termografici in sicurezza
- Passo 4: Elaborare le immagini termiche e generare i report tecnici
- Passo 5: Verificare qualità e accuratezza dei dati rilevati
Riepilogo Esecutivo
| Punto Chiave | Spiegazione |
|---|---|
| 1. Pianificazione accurata della missione | Definire obiettivi chiari e parametri termografici riduce gli errori e migliora la qualità dei dati. |
| 2. Controllo e calibrazione del drone | Verificare integrità e calibrare correttamente la termocamera assicura misurazioni termiche affidabili. |
| 3. Monitoraggio durante il volo | Durante il volo, mantenere vigilanza sui parametri di volo e sulla qualità dei dati termici è cruciale. |
| 4. Elaborazione immagini precise | Utilizzare software adeguato per l’analisi delle immagini termiche migliora la chiarezza del report finale. |
| 5. Verifica della qualità dei dati | Prima di consegnare i risultati, controllare la coerenza e la georeferenziazione dei dati per garantire l’affidabilità. |
Passo 1: Pianificare la missione e impostare i parametri termografici
La pianificazione corretta è il fondamento di ogni rilievo termografico di successo. Definire chiaramente gli obiettivi della missione e i parametri tecnici assicura acquisizioni dati affidabili e riducibilità degli errori sul campo.
Inizia stabilendo la zona operativa con precisione geografica. Identifica i confini dell’area da rilevare utilizzando le mappe aeree disponibili, quindi verifica gli ostacoli fissi come linee elettriche, alberi alti e strutture che potrebbero interferire con la rotta del drone.
Successivamente, determina l’altitudine di volo in relazione agli obiettivi termografici. Per ispezioni strutturali dettagliate, un’altezza tra 60 e 80 metri garantisce buona risoluzione termografica mantenendo la stabilità del volo.
La sovrapposizione delle immagini termiche deve rimanere elevata per garantire continuità nei dati acquisiti e precisione nell’analisi successiva.
I parametri termografici critici includono:
- Sensibilità termica (NETD): mantieni i valori secondo le specifiche del sensore montato
- Range termico: seleziona l’intervallo appropriato per le temperature attese in fase di acquisizione
- Frequenza di acquisizione: sincronizza con la velocità di spostamento del drone per evitare dati duplicati
- Correzione atmosferica: inserisci dati di umidità e temperatura ambiente per maggiore accuratezza
La sovrapposizione immagini tra il 70% e l’80% garantisce continuità dei dati termici e consente elaborazioni fotogrammetriche corrette nei software specializzati.
Verifica inoltre le condizioni meteo previste: vento eccessivo compromette la stabilità termografica, precipitazioni compromettono le letture, e temperature esterne influenzano le misurazioni. Scegli una finestra temporale con basso vento e assenza di pioggia.
Configura il software di missione con tutti i waypoint calcolati automaticamente, assicurando che il drone segua un percorso sistematico che copra interamente l’area target senza salti o zone cieche.
Consiglio professionale: Configura sempre un margine di sicurezza attorno ai confini dell’area nominale e pianifica un rilievo di prova con parametri ridotti prima della missione principale, così potrai verificare la qualità dei dati termici e regolare ulteriormente gli assetti se necessario.
Ecco una sintesi delle principali criticità e relative soluzioni nella pianificazione di una missione termografica:
| Criticità rilevata | Impatto sulla missione | Soluzione consigliata |
|---|---|---|
| Ostacoli nell’area operativa | Rotte di volo limitate | Analisi preventiva tramite mappa |
| Parametri termici errati | Dati poco affidabili | Impostazione sensori secondo target |
| Meteo non favorevole | Perdita di qualità dati | Scegliere finestre meteo stabili |
| Copertura non completa | Zone cieche nelle acquisizioni | Configurazione waypoint e sovrapposizione ottimale |
Passo 2: Preparare il drone e calibrare la termocamera radiometrica
Questo passo è cruciale per garantire misure termiche accurate durante il rilievo. Una preparazione corretta del drone e una calibrazione precisa della termocamera radiometrica assicurano dati affidabili e riducono significativamente gli errori di misurazione.
Inizia con il controllo generale del drone. Verifica che la struttura sia integra, i motori rispondano correttamente ai comandi, le eliche siano in perfette condizioni e i ganci di aggancio dei sensori siano saldamente fissati. Controlla la batteria assicurandoti che sia completamente carica e che le celle siano in buone condizioni.
Successivamente, monta la termocamera radiometrica sul drone seguendo esattamente le istruzioni del produttore. Fissa il sensore in modo stabile senza vibrazioni, poiché anche piccoli movimenti compromettono la qualità dei dati termici acquisiti durante il volo.
La calibrazione della termocamera è il passaggio che trasforma i segnali grezzi in misure di temperatura accurate e affidabili per l’intero rilievo.
La calibrazione delle termocamere radiometriche confronta le letture del sensore con temperature di riferimento conosciute, garantendo che i valori misurati riflettano le temperature reali dell’ambiente.
Esegui la calibrazione seguendo questi step fondamentali:
- Accendi il drone e la termocamera e consenti loro di raggiungere stabilità termica per almeno 10 minuti
- Accedi alle impostazioni di calibrazione tramite il software di controllo del drone
- Seleziona il tipo di calibrazione appropriato (a due punti o riferimento a corpo nero, a seconda del sensore montato)
- Esegui la compensazione di emissività registrando i valori ambientali di umidità e temperatura
- Verifica le letture su una superficie di test con temperatura nota per confermare l’accuratezza
Prima di ogni missione operativa, esegui anche una verifica rapida della stabilità termica utilizzando il live preview della termocamera. Assicurati che le letture rimangono coerenti quando il drone è fermo e che non ci siano anomalie nei gradini di temperatura.
Controlla infine il collegamento dati tra drone e sistema di terra. Verifica che il flusso video termico arrivi chiaramente al monitor di controllo e che gli indicatori di qualità segnale siano stabili.
Consiglio professionale: Esegui la calibrazione completa in una location controllata con temperature stabili, mai in ambienti con forti sbalzi termici dovuti a sole diretto o correnti d’aria, e sempre prima di lasciare la base operativa per raggiungere l’area del rilievo.
Passo 3: Eseguire il volo e acquisire dati termografici in sicurezza
Questa fase rappresenta il cuore operativo del rilievo termografico. Eseguire il volo correttamente e acquisire dati di qualità richiede attenzione costante ai parametri di volo e al monitoraggio della missione.
Prima del decollo, effettua un briefing finale con il tuo team. Comunica chiaramente la rotta pianificata, i waypoint critici, le zone di no-fly e i tempi stimati. Assicurati che tutti comprendano i compiti e i protocolli di emergenza da seguire durante la missione.
Decolla lentamente e consenti al drone di raggiungere quota operativa gradualmente. Monitora costantemente i parametri di volo sul display di controllo, verificando velocità, altitudine, consumo batteria e intensità del segnale GPS.
Durante il volo, la sicurezza rimane prioritaria rispetto alla perfezione dei dati: qualsiasi anomalia richiede interruzione immediata della missione.
Le procedure di sicurezza durante le operazioni con droni includono il monitoraggio costante delle condizioni meteo, la verifica della stabilità del volo e la reazione rapida a eventuali anomalie o rischi inattesi.
Durante il volo, mantieni consapevolezza situazionale seguendo questi punti fondamentali:
- Monitora continuamente il flusso video termico dal sensore verificando qualità e coerenza dei dati
- Osserva gli indicatori di batteria e calcola la rotta di ritorno con margine di sicurezza adeguato
- Verifica che il drone mantenga la quota impostata senza derive dovute a vento laterale
- Registra note sui passaggi critici o anomalie riscontrate durante l’acquisizione
- Mantieni il contatto visivo con il drone e consapevolezza dello spazio aereo circostante
Al termine del volo programmato, riporta il drone verso la zona di decollo seguendo una rotta controllata. Non attendere l’esaurimento della batteria: rientra con autonomia residua superiore al 20 percento per assicurare sicurezza nel touchdown.
Dopo l’atterraggio, disconnetti immediatamente il drone dall’alimentazione e attendi che i componenti si raffreddino prima di rimuovere la termocamera radiometrica. Estrai le schede di memoria e archivia i file in location sicure.
Consiglio professionale: Registra sempre un video di controllo parallelo durante il volo termografico usando la fotocamera RGB standard del drone: il video di contesto aiuta enormemente nella fase successiva di analisi e interpretazione dei dati termici acquisiti.
Passo 4: Elaborare le immagini termiche e generare i report tecnici
L’elaborazione dei dati rappresenta la fase che trasforma le acquisizioni grezze in informazioni actionable. Utilizzare software specializzato permette di estrarre valore dai dati termici e presentarli in modo professionale e comprensibile.
Inizia importando i file termici nel software di analisi scelto. Carica anche le immagini visive corrispondenti per permettere il confronto diretto tra il termico e il contesto fotografico reale.
Successivamente, procedi alla correzione e bilanciamento termico. Regola la scala di colore per evidenziare le anomalie rilevanti e assicurati che le temperature visualizzate rispecchino accuratamente i dati acquisiti dal sensore.
Un report termografico efficace comunica chiaramente le criticità senza sovraccarico di informazioni tecniche inutili.
L’utilizzo di software dedicato per analizzare immagini termiche consente di creare report professionali che includono sovrapposizione di immagini termiche e visive, migliorando significativamente la comprensione delle anomalie riscontrate.
Il workflow di elaborazione segue questi passaggi fondamentali:
- Importa tutti i file termici e organizzali per area o componente ispezionato
- Applica le correzioni atmosferiche e di emissività registrate in fase di calibrazione
- Identifica e marca gli hotspot o anomalie termiche rilevanti
- Crea overlay tra immagini termiche e fotografiche per contesto visivo
- Genera mappe sinottiche che mostrino la distribuzione complessiva delle temperature
Durante l’analisi, marca chiaramente ogni criticità con annotazioni descrittive. Registra la posizione geografica, l’entità dell’anomalia e il livello di severità in base ai parametri del progetto.
Procedi quindi con la generazione del report finale. Includi immagini rappresentative, tabelle di dati termici, grafici di distribuzione temperature e descrizioni tecniche delle criticità identificate. Assicurati che il report sia georeferenziato e facilmente consultabile dai tecnici responsabili della manutenzione.
Archivia tutti i file sorgente insieme al report in locazioni sicure, mantenendo tracciabilità e storico dei rilievi per confronti futuri.
Consiglio professionale: Sempre includi nel report anche un paragrafo metodologico che descriva condizioni meteo, parametri di volo e configurazioni strumentali utilizzate: questi dettagli rendono i risultati verificabili e reproducibili in ispezioni successive.
Ecco come confrontare i vantaggi di un report termografico ben redatto rispetto a uno insufficiente:
| Aspetto | Report ben strutturato | Report insufficiente |
|---|---|---|
| Chiarezza delle anomalie | Criticità facilmente identificabili | Difficile comprendere le anomalie |
| Utilità per manutenzione | Azioni rapide e mirate | Indicazioni poco operative |
| Tracciabilità delle ispezioni | Confronti nel tempo possibili | Dati dispersi e non confrontabili |
| Credibilità tecnica | Elevata e verificabile | Bassa, risultati contestabili |
Passo 5: Verificare qualità e accuratezza dei dati rilevati
La verifica della qualità rappresenta il controllo finale che assicura l’affidabilità dei risultati. Prima di consegnare il report ai clienti, devi confermare che i dati termici rispettano gli standard tecnici richiesti dalla missione.
Inizia con la revisione sistematica dei termogrammi. Esamina ogni immagine acquisita verificando che non presenti artefatti visivi, distorsioni geometriche o aree sottoesposte dovute a errori di acquisizione durante il volo.
Controlla la copertura geografica completa. Sovrapponi i footprint delle immagini acquisite sulla mappa dell’area target e verifica che non ci siano zone cieche o lacune critiche nella copertura planimetrica.
La georeferenziazione accurata dei dati termici è il fondamento della loro credibilità e riproducibilità in ispezioni successive.
La validazione e georeferenziazione accurata dei termogrammi garantisce che le anomalie termiche rilevate siano localizzabili con precisione e confrontabili nel tempo attraverso rilievi periodici successivi.
Esegui questi controlli specifici sulla qualità termica:
- Verifica che la differenza tra temperature massime e minime sia coerente con le condizioni ambientali previste
- Controlla l’uniformità della scala termica senza salti anomali tra immagini contigue
- Identifica potenziali hotspot sospetti che potrebbero essere artefatti piuttosto che anomalie reali
- Confronta le letture termiche con i dati visivi per escludere effetti di riflessione o emissività anomala
- Valida la stabilità radiometrica del sensore lungo tutta la sequenza di acquisizione
Successivamente, procedi alla verifica della georeferenziazione. Utilizza i punti di controllo noti e le coordinate GPS registrate durante il volo per confermare che la posizione planimetrica delle anomalie sia accurata entro i margini di tolleranza progettuale.
Ripeti l’analisi delle criticità identificate confrontando immagini termiche e fotografiche. Escudi false positività dovute a fattori ambientali transitori e conferma solo le anomalie strutturali o funzionali significative.
Documenta tutti i risultati della verifica in un rapporto di assicurazione qualità allegando il checklist di controllo eseguito.
Consiglio professionale: Confronta sempre i dati della missione appena conclusa con rilievi termografici precedenti dello stesso oggetto, se disponibili: questo confronto temporale rivela tendenze di degrado e distingue anomalie persistenti da variazioni stagionali transitorie.
Ottimizza i tuoi rilievi termografici con Droinservice
Hai letto la guida completa alla procedura di rilievo termografico con droni e sai quanto sia fondamentale pianificare con precisione, calibrare correttamente la termocamera radiometrica e garantire la sicurezza durante il volo per ottenere dati affidabili e utili. La sfida principale è trasformare immagini termiche grezze in report tecnici dettagliati e accurati per individuare con certezza anomalie e criticità strutturali senza margini di errore.
Affidati a Droinservice, leader nei servizi professionali con droni per l’analisi termografica e ispezioni non invasive. Grazie ai nostri operatori qualificati e alle tecnologie all’avanguardia potrai beneficiare di rilievi topografici e termici radiometrici altamente precisi, report professionali corredati di overlay termico-fotografico e soluzioni dedicate per la manutenzione predittiva e monitoraggio infrastrutturale. Non lasciare che errori di pianificazione o calibrazione compromettano i risultati: scopri come migliorare subito il controllo qualità dei tuoi dati seguendo le best practice operative di Droinservice e ottieni una consulenza personalizzata per il tuo prossimo progetto termografico.
Domande Frequenti
Qual è il primo passo per pianificare una missione di rilievo termografico con droni?
Iniziare con una pianificazione dettagliata che definisca gli obiettivi della missione e i parametri tecnici. Identifica la zona operativa e verifica ostacoli fissi utilizzando mappe aeree.
Come posso assicurarmi che i dati acquisiti siano accurati durante un rilievo termografico?
Assicurati di calibrare correttamente la termocamera radiometrica seguendo le istruzioni del produttore. Esegui la calibrazione in una location controllata e verifica le letture su una superficie di test con temperatura conosciuta.
Quali sono le condizioni meteorologiche ottimali per eseguire un’operazione di volo termografico?
Le condizioni ideali prevedono basso vento e assenza di precipitazioni. Scegli una finestra temporale con temperature stabili per garantire misurazioni precise e affidabili.
Come posso garantire la sicurezza durante il volo con droni per rilievi termografici?
Monitorare costantemente i parametri di volo e le condizioni meteorologiche durante tutta la missione. Familiarizza con le procedure di emergenza e comunica chiaramente il piano di volo a tutto il team prima del decollo.
Che cosa deve includere un report finale di un rilievo termografico?
Il report deve contenere immagini rappresentative, tabelle sui dati termici e grafici che mostrano la distribuzione delle temperature. Assicurati di annotare chiaramente ogni criticità identificata e fornire un paragrafo metodologico dettagliato che descriva le condizioni della missione.
Come posso validare la qualità dei dati termografici acquisiti?
Esegui una revisione sistematica dei termogrammi per identificare artefatti visivi o distorsioni. Verifica la copertura geografica per assicurarti che non ci siano zone cieche e confronta le letture termiche con i dati visivi per escludere falsi positivi.
