Le ispezioni termografiche tradizionali in edilizia richiedono ponteggi costosi, tempi lunghi e rischi elevati per gli operatori. La termografia con droni rivoluziona questo processo, riducendo i tempi del 90% e i costi del 50% rispetto ai metodi convenzionali. Questa guida spiega come realizzare un rilievo termografico efficace con droni, dalla preparazione all’analisi dei dati, fornendo procedure operative concrete per professionisti del settore edile e ingegneristico che vogliono ottimizzare le ispezioni e il monitoraggio delle strutture.

Indice

• Punti chiave
• Perché scegliere la termografia con i droni per ispezioni edili
• Strumenti e preparazione per un’analisi termografica con droni efficace
• Procedura passo passo per un’ispezione termografica con drone
• Gestione delle limitazioni e normativa vigente per la termografia aerea
• Scopri i servizi professionali con droni per analisi termografica
• FAQ guida all’analisi termografica con droni

Punti Chiave

Punti chiave

Perché scegliere la termografia con i droni per ispezioni edili

Le ispezioni termografiche con droni riducono i tempi del 90% e i costi del 50% rispetto ai metodi tradizionali in edilizia e infrastrutture. Questa tecnologia elimina la necessità di ponteggi, piattaforme aeree e fermo impianto, permettendo di acquisire dati termici completi senza interrompere le attività operative. Un ponte di 200 metri può essere ispezionato in 2 ore invece di 3 settimane, con copertura totale della superficie invece della copertura parziale tipica delle ispezioni manuali.

I vantaggi concreti della termografia con droni includono:

• Sicurezza operativa: eliminazione dei rischi di caduta dall’alto e accesso a zone pericolose o inaccessibili
• Copertura totale: acquisizione di dati termici su tutta la superficie dell’edificio o infrastruttura, non solo sui punti raggiungibili manualmente
• Velocità di esecuzione: rilievi completi in poche ore anziché giorni o settimane
• Riduzione costi: nessun noleggio di piattaforme aeree, ponteggi o chiusure al traffico
• Dati oggettivi: immagini radiometriche georeferenziate con temperature precise per ogni pixel

Il confronto con le ispezioni manuali mostra differenze sostanziali nel ROI. Un’ispezione tradizionale di un impianto fotovoltaico da 1 MW richiede 3 giorni di lavoro con 2 operatori, piattaforme aeree e fermo impianto, per un costo totale di 8.000 euro. La stessa ispezione con drone termico richiede 4 ore di volo, nessun fermo impianto e costa 2.500 euro, con una copertura del 100% dei pannelli invece del 30-40% campionario delle ispezioni manuali.

Tuttavia, la termografia con droni presenta anche limitazioni da considerare. I falsi positivi possono verificarsi a causa di riflessi solari, variazioni di emissività dei materiali o condizioni atmosferiche non ottimali. Un operatore esperto deve interpretare correttamente le anomalie termiche, distinguendo tra difetti reali e artefatti. La guida alle ispezioni con droni approfondisce questi aspetti critici per evitare errori di valutazione.

“La termografia aerea non sostituisce completamente le ispezioni di dettaglio, ma identifica con precisione le aree critiche dove concentrare gli interventi manuali, ottimizzando tempi e costi complessivi del processo diagnostico.”

La tecnologia funziona meglio quando integrata in un workflow strutturato che combina rilievo termico iniziale, analisi dei dati, identificazione delle anomalie e verifica mirata delle criticità individuate. Questo approccio ibrido massimizza l’efficienza operativa e la qualità diagnostica.

Strumenti e preparazione per un’analisi termografica con droni efficace

I sensori termici microbolometrici e semiconduttori per precisione, con termocamere radiometriche con sensibilità <50mK, permettono di rilevare variazioni termiche sottili essenziali per individuare difetti nascosti. La scelta del sensore determina la qualità e l’affidabilità dei dati acquisiti. Le termocamere radiometriche registrano la temperatura assoluta di ogni pixel, non solo un’immagine termica visiva, consentendo analisi quantitative precise.

La preparazione della missione richiede strumenti software dedicati per pianificare il volo con sovrapposizione delle immagini del 70-80%, garantendo copertura completa e possibilità di generare ortomosaici termici georeferenziati. I software di pianificazione calcolano automaticamente i waypoint, l’altezza di volo e la velocità ottimale in base alla risoluzione desiderata e alle caratteristiche del sensore termico.

La calibrazione della termocamera radiometrica prima di ogni missione è fondamentale per ottenere dati accurati. I parametri da impostare includono:

• Emissività del materiale target (calcestruzzo 0,95, metallo verniciato 0,90, vetro 0,85)
• Temperatura atmosferica e umidità relativa al momento del volo
• Distanza stimata tra sensore e superficie target
• Temperatura riflessa dell’ambiente circostante

La procedura rilievo termografico droni dettagliata spiega come configurare correttamente questi parametri per ogni tipo di struttura e condizione operativa. Errori di calibrazione possono causare deviazioni di 5-10°C nelle misurazioni, rendendo inutilizzabili i dati per analisi quantitative.

Consiglio Pro: Mantenete un registro di calibrazione per ogni missione con timestamp, condizioni atmosferiche e parametri utilizzati. Questo storico facilita la comparazione tra rilievi successivi e la validazione dei dati in caso di contestazioni o verifiche tecniche.

Gli strumenti accessori essenziali includono stazioni meteo portatili per misurare temperatura, umidità e velocità del vento in tempo reale, GPS RTK per georeferenziazione precisa delle immagini termiche, e software di elaborazione specializzati come FLIR Thermal Studio, Pix4D o DJI Terra per generare ortomosaici termici e report tecnici. L’investimento iniziale per un sistema completo varia tra 25.000 e 60.000 euro, con ROI tipico in 12-18 mesi per operatori professionali con flusso costante di commesse.

Procedura passo passo per un’ispezione termografica con drone

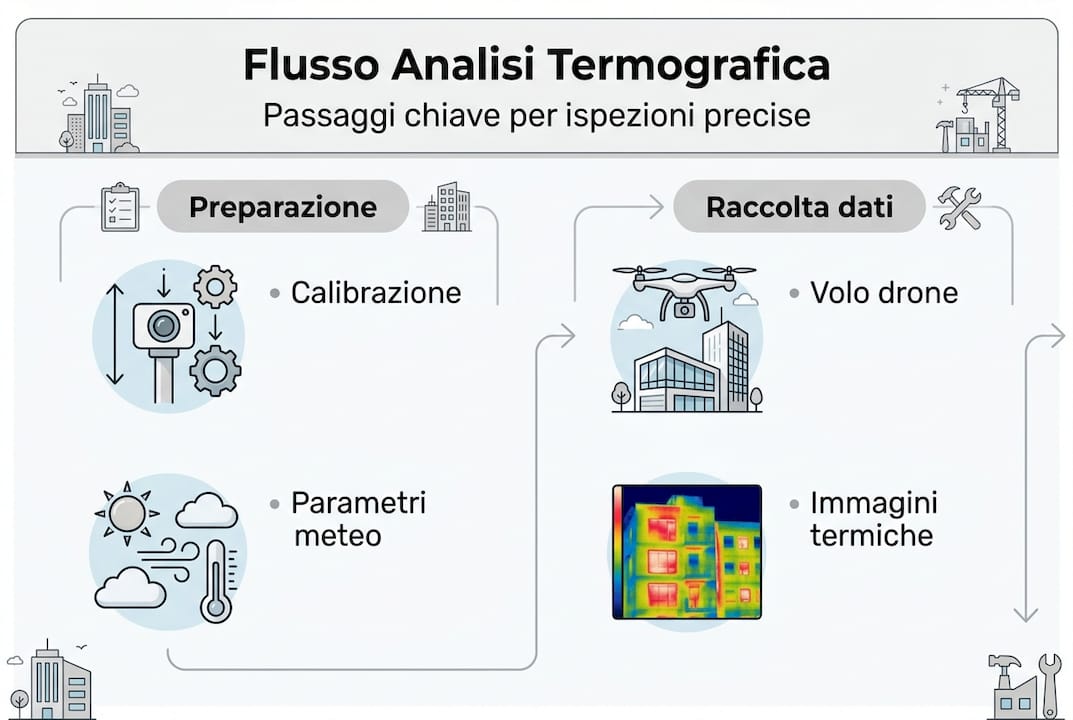

La procedura operativa standardizzata prevede quattro fasi: pianificazione missione con sovrapposizione immagini 70-80%, calibrazione termocamera radiometrica, volo e acquisizione dati, elaborazione e report con software specializzato. Seguire questa sequenza garantisce risultati ripetibili e conformi agli standard tecnici del settore.

1. Pianificazione della missione: analizzare il sito con sopralluogo preliminare, identificare ostacoli e vincoli operativi, definire l’altezza di volo per ottenere la risoluzione spaziale richiesta (tipicamente 2-5 cm/pixel per edifici, 5-10 cm/pixel per ponti), calcolare la sovrapposizione necessaria per generare ortomosaici senza discontinuità, verificare le condizioni meteo previste e scegliere l’orario ottimale.

2. Calibrazione del sistema: configurare i parametri radiometrici della termocamera secondo i materiali target, eseguire una calibrazione di riferimento con target a temperatura nota, verificare la corretta sincronizzazione GPS per il geotagging delle immagini, testare la trasmissione video in tempo reale per monitorare la qualità dei dati durante il volo.

3. Esecuzione del volo: seguire il piano di volo automatico con velocità costante di 3-5 m/s, mantenere l’altezza programmata con precisione di ±0,5 metri grazie ai sensori barometrici e GPS RTK, acquisire immagini termiche con intervallo temporale calcolato per garantire la sovrapposizione desiderata, monitorare in tempo reale la qualità delle immagini e le condizioni operative.

4. Elaborazione e analisi: importare le immagini termiche geotaggate nel software di elaborazione, generare l’ortomosaico termico georeferenziato, identificare le anomalie termiche con analisi visiva e statistica, estrarre i valori di temperatura assoluta per ogni area critica, produrre il report tecnico con mappe termiche, grafici e raccomandazioni operative.

La sovrapposizione delle immagini è critica per la qualità dell’ortomosaico finale. Con sovrapposizione del 70% longitudinale e 60% laterale, il software può triangolare correttamente ogni punto e compensare le distorsioni prospettiche. Sovrapposizioni inferiori causano discontinuità e artefatti nell’ortomosaico, mentre sovrapposizioni superiori al 80% aumentano il tempo di volo e elaborazione senza benefici significativi.

Consiglio Pro: Eseguite sempre un volo di test su una piccola area rappresentativa prima del rilievo completo. Verificate immediatamente la qualità delle immagini termiche, la corretta esposizione e l’assenza di riflessi solari. Questo test di 5 minuti può evitare di dover ripetere l’intera missione.

I software di elaborazione specializzati permettono di applicare palette termiche personalizzate, definire soglie di temperatura per evidenziare automaticamente le anomalie, generare profili termici lungo sezioni specifiche e esportare i dati in formati standard per l’integrazione con workflow BIM. L’ispezione industriale con droni utilizza gli stessi principi operativi adattati a impianti produttivi e infrastrutture energetiche.

Gestione delle limitazioni e normativa vigente per la termografia aerea

Le condizioni ambientali influenzano significativamente la qualità dei dati termografici. Le condizioni ideali richiedono delta T >10-30°C, ore crepuscolari senza irradianza solare diretta, ed è influenzato da emissività materiali, riflessi e meteo. La termografia non vede attraverso le pareti, rileva solo variazioni superficiali. Pianificare i voli nelle fasce orarie corrette è essenziale per ottenere dati interpretabili.

I limiti tecnici e ambientali includono:

• Irradianza solare: i rilievi durante le ore centrali della giornata producono dati contaminati dal riscaldamento solare diretto, mascherando le anomalie termiche reali
• Vento: velocità superiori a 10 m/s raffreddano la superficie in modo disomogeneo, alterando le temperature misurate
• Pioggia e umidità: l’evaporazione dell’acqua crea gradienti termici artificiali che generano falsi positivi
• Emissività variabile: materiali diversi sulla stessa superficie emettono radiazione termica in modo differente, richiedendo correzioni puntuali
• Riflessi: superfici metalliche o vetrate riflettono la radiazione termica ambientale invece di emettere la propria temperatura

Le finestre operative ottimali per la termografia edilizia sono le prime ore del mattino (6:00-8:00) o la sera (18:00-20:00), quando la differenza termica tra interno ed esterno è massima e l’irradianza solare è minima. Per impianti fotovoltaici, invece, i rilievi si eseguono nelle ore centrali (11:00-14:00) con irradianza >700 W/m² per attivare i difetti elettrici che generano hot spot.

La normativa italiana ed europea per operazioni con droni professionali è rigorosa. Le normative ENAC richiedono autorizzazioni Specifica STS-01/02 e certificazioni ISO 9712 Liv II per termografia ND. L’Unione Europea applica regole stringenti per operazioni BVLOS e professionali. Gli operatori devono possedere attestato di pilota UAS in categoria Specifica, assicurazione RC professionale con massimale adeguato, autorizzazioni operative ENAC per scenari STS-01 (volo in aree popolate) o STS-02 (volo oltre la linea visiva), e certificazione ISO 9712 Livello II per termografia come metodo di controllo non distruttivo quando i report sono utilizzati per decisioni strutturali o di sicurezza.

Le ispezioni tecniche con droni devono rispettare anche vincoli specifici del sito, come autorizzazioni aeroportuali per voli in ATZ (Aerodrome Traffic Zone), nulla osta da enti gestori per infrastrutture strategiche (autostrade, ferrovie, elettrodotti), valutazione del rischio operativo specifica per ogni missione secondo metodologia SORA (Specific Operations Risk Assessment), e documentazione tecnica completa inclusa nel manuale operativo dell’operatore UAS.

“La conformità normativa non è solo un obbligo legale, ma una garanzia di qualità professionale che tutela operatore, committente e utilizzatori finali dei dati termografici acquisiti.”

I consigli pratici per operare in conformità e sicurezza includono mantenere aggiornato il registro delle operazioni UAS con dettagli di ogni missione, eseguire briefing pre-volo con checklist standardizzata, designare un osservatore dedicato per monitorare lo spazio aereo durante il volo, predisporre procedure di emergenza per perdita di segnale o malfunzionamenti, e archiviare tutta la documentazione tecnica e amministrativa per almeno 5 anni come richiesto dalla normativa.

Scopri i servizi professionali con droni per analisi termografica

Hai compreso come la termografia con droni rivoluziona le ispezioni edili. Ora puoi applicare queste conoscenze ai tuoi progetti o affidarti a operatori specializzati per rilievi complessi. I servizi professionali con droni di Droinservice integrano termografia radiometrica, fotogrammetria ad alta risoluzione e analisi dati avanzate per fornire report tecnici completi a supporto delle decisioni operative.

La procedura rilievo termografico droni standardizzata garantisce risultati ripetibili e conformi alle normative, con operatori certificati ISO 9712 e autorizzazioni ENAC per scenari complessi. L’integrazione con fotogrammetria con drone permette di sovrapporre dati termici e modelli 3D metrici, creando digital twin completi per monitoraggio strutturale e pianificazione interventi manutentivi.

FAQ guida all’analisi termografica con droni

Quando è il momento migliore per eseguire un rilievo termografico con drone?

Le ore migliori sono il mattino presto (6:00-8:00) o la sera (18:00-20:00), quando la differenza termica tra interno ed esterno è massima e l’irradianza solare è minima. Per impianti fotovoltaici, invece, si opera nelle ore centrali con irradianza >700 W/m² per attivare i difetti elettrici. Evitate condizioni di vento forte, pioggia o umidità elevata che alterano le misurazioni.

Quali sono le certificazioni necessarie per l’operatore drone?

L’operatore deve possedere attestato di pilota UAS in categoria Specifica, autorizzazioni operative ENAC per scenari STS-01 o STS-02, assicurazione RC professionale e certificazione ISO 9712 Livello II per termografia quando i report sono utilizzati per decisioni strutturali. Ogni missione richiede inoltre valutazione del rischio operativo secondo metodologia SORA.

Come interpretare i dati termici per individuare i problemi strutturali?

Le anomalie termiche si manifestano come aree con temperatura significativamente diversa rispetto alle zone circostanti omogenee. Un ponte di calcestruzzo sano mostra temperatura uniforme, mentre infiltrazioni d’acqua appaiono più fredde e distacchi di materiale più caldi. Confrontate sempre i valori assoluti con le temperature di riferimento e considerate emissività dei materiali, condizioni ambientali e ora del rilievo per evitare falsi positivi.

Qual è la differenza tra termografia qualitativa e quantitativa?

La termografia qualitativa identifica visivamente anomalie e pattern termici senza misurare temperature precise, utilizzando palette colori per evidenziare differenze. La termografia quantitativa misura temperature assolute per ogni pixel con termocamere radiometriche calibrate, producendo dati numerici verificabili e report tecnici con valori precisi. La quantitativa richiede più tempo ma fornisce evidenze oggettive per decisioni tecniche e contestazioni legali.

Quali precauzioni prendere per sicurezza e privacy durante il volo?

Eseguite sempre valutazione del rischio operativo prima della missione, designate un osservatore dedicato, mantenete distanze di sicurezza da persone e ostacoli, verificate le condizioni meteo in tempo reale e predisponete procedure di emergenza. Per la privacy, rispettate le normative GDPR evitando riprese non autorizzate di proprietà private, informate i residenti nelle aree adiacenti e oscurate eventuali dati sensibili nei report finali. Documentate tutte le autorizzazioni ottenute prima del volo.
