TL;DR:
- I droni migliorano la sicurezza, la rapidità e la precisione nelle indagini strutturali.
- Tecnologie come fotogrammetria, LiDAR e 3D-DIC vengono integrate a seconda delle esigenze del progetto.
- Examples come Pompei e ponti dimostrano il valore concreto dei droni in ambito infrastrutturale e storico.
I droni hanno smesso da tempo di essere strumenti riservati alle riprese aeree. Nelle indagini strutturali, rappresentano oggi una tecnologia operativa concreta, capace di ridurre i rischi per gli operatori, abbattere i costi di ispezione e restituire dati metrici di qualità su ponti, edifici storici, viadotti e infrastrutture complesse. Imprese edili, studi di ingegneria e gestori di infrastrutture stanno integrando i droni nei propri workflow non per seguire una moda, ma perché i risultati sono misurabili. In questo articolo analizziamo metodi, tecnologie, casi reali e implicazioni normative per chi vuole usare i droni in modo professionale nelle indagini strutturali.
Indice
- Cos’è l’impiego dei droni nelle indagini strutturali
- Vantaggi e limiti delle tecnologie utilizzate nei droni per le indagini
- Casi pratici di impiego: infrastrutture storiche, utilities, edilizia
- Integrazione dei droni nel workflow digitale: BIM, digital twin e normative
- Cosa manca ancora: il futuro delle indagini strutturali con droni secondo gli esperti
- Affidarsi a servizi professionali per ispezioni con drone: la scelta vincente
- Domande frequenti sull’impiego dei droni nelle indagini strutturali
Punti Chiave
| Punto | Dettagli |
|---|---|
| Massima efficienza | I droni permettono indagini più rapide e sicure rispetto alle metodologie tradizionali. |
| Tecnologie su misura | Scegliere tra fotogrammetria, LiDAR o 3D-DIC consente ispezioni ottimali per ogni esigenza strutturale. |
| Gestione smart dati | L’integrazione con BIM e digital twin trasforma i rilievi drone in asset di controllo continuo. |
| Limiti e futuro | Nuove competenze, AI e regolamenti avanzati saranno la chiave per il prossimo salto di qualità. |
Cos’è l’impiego dei droni nelle indagini strutturali
Un’indagine strutturale consiste nella raccolta sistematica di dati geometrici, visivi e fisici su una struttura, con l’obiettivo di valutarne lo stato di conservazione, individuare anomalie e pianificare interventi di manutenzione o consolidamento. Tradizionalmente, questo processo richiede ponteggi, piattaforme aeree, accessi difficoltosi e tempi lunghi. Con i droni, la logistica cambia radicalmente.
Un sistema UAS (Unmanned Aircraft System) equipaggiato con sensori ottici ad alta risoluzione, termici o LiDAR (Light Detection and Ranging) consente di acquisire dati su superfici altrimenti inaccessibili in sicurezza, con frequenza elevata e costi contenuti. I rilievi rapidi di grandi strutture sono oggi una realtà documentata anche su scala monumentale, come nel caso di Pompei, dove droni e radar hanno permesso la mappatura di oltre 1.200 strutture.
I principali motivi per cui imprese e studi tecnici scelgono i droni nelle indagini strutturali sono:
- Sicurezza: eliminazione del rischio di caduta per gli operatori in quota
- Rapidità: copertura di grandi superfici in poche ore invece di giorni
- Precisione: sensori calibrati con sistemi RTK garantiscono accuratezze centimetriche
- Accessibilità: raggiungimento di zone difficili come pile di ponti, intradossi e coperture
- Documentazione strutturata: output in formato digitale immediatamente utilizzabile
Secondo uno studio del Politecnico di Milano, l’integrazione di sistemi UAS nelle ispezioni strutturali mostra vantaggi significativi rispetto ai metodi tradizionali in termini di copertura, ripetibilità e qualità del dato. Per chi vuole approfondire le basi operative, la guida alle ispezioni con droni offre un riferimento pratico e aggiornato.
Dato chiave: In Italia, la domanda di ispezioni con droni su infrastrutture è cresciuta costantemente negli ultimi tre anni, trainata dall’obbligo normativo di monitoraggio periodico su ponti e viadotti.

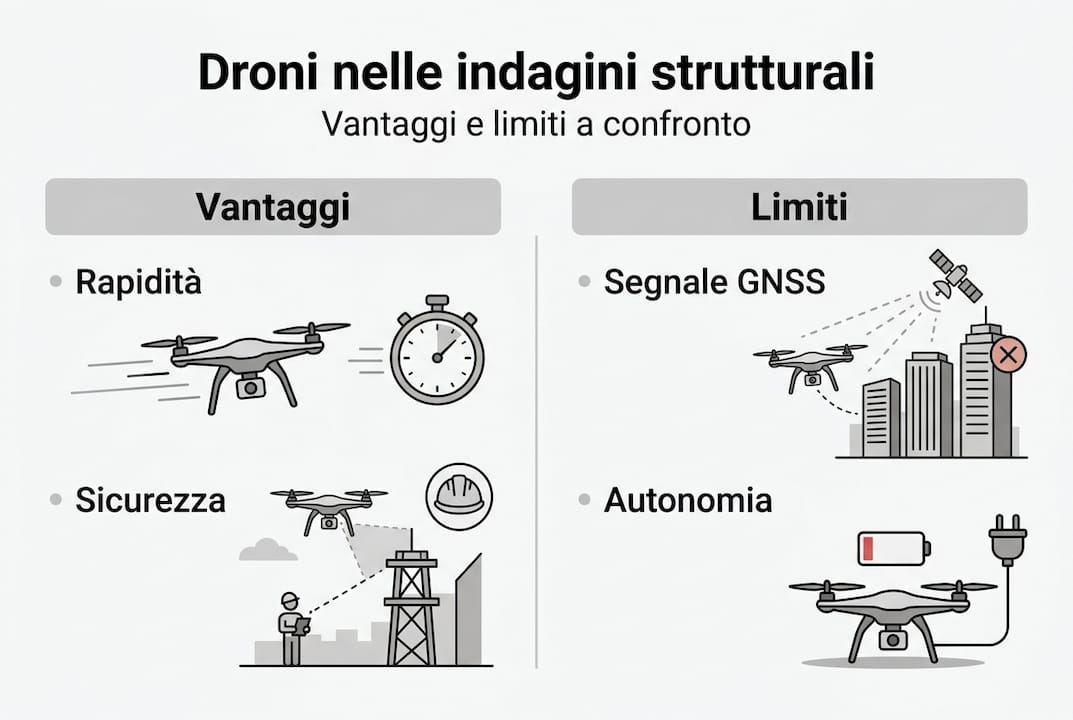

Vantaggi e limiti delle tecnologie utilizzate nei droni per le indagini
Non esiste un’unica tecnologia adatta a tutte le situazioni. La scelta del sensore giusto dipende dalla struttura, dall’obiettivo dell’indagine e dalle condizioni operative. Ecco un confronto tra le tre tecnologie principali.
| Tecnologia | Accuratezza | Applicazione ideale | Limite principale |
|---|---|---|---|
| Fotogrammetria | Alta (mm-cm) | Fessure, superfici visibili, modelli 3D | Necessita buona illuminazione |
| LiDAR | Molto alta | Ambienti con vegetazione, geometrie complesse | Costo elevato del sensore |
| 3D-DIC | Altissima (sub-mm) | Spostamenti strutturali precisi | Richiede preparazione della superficie |

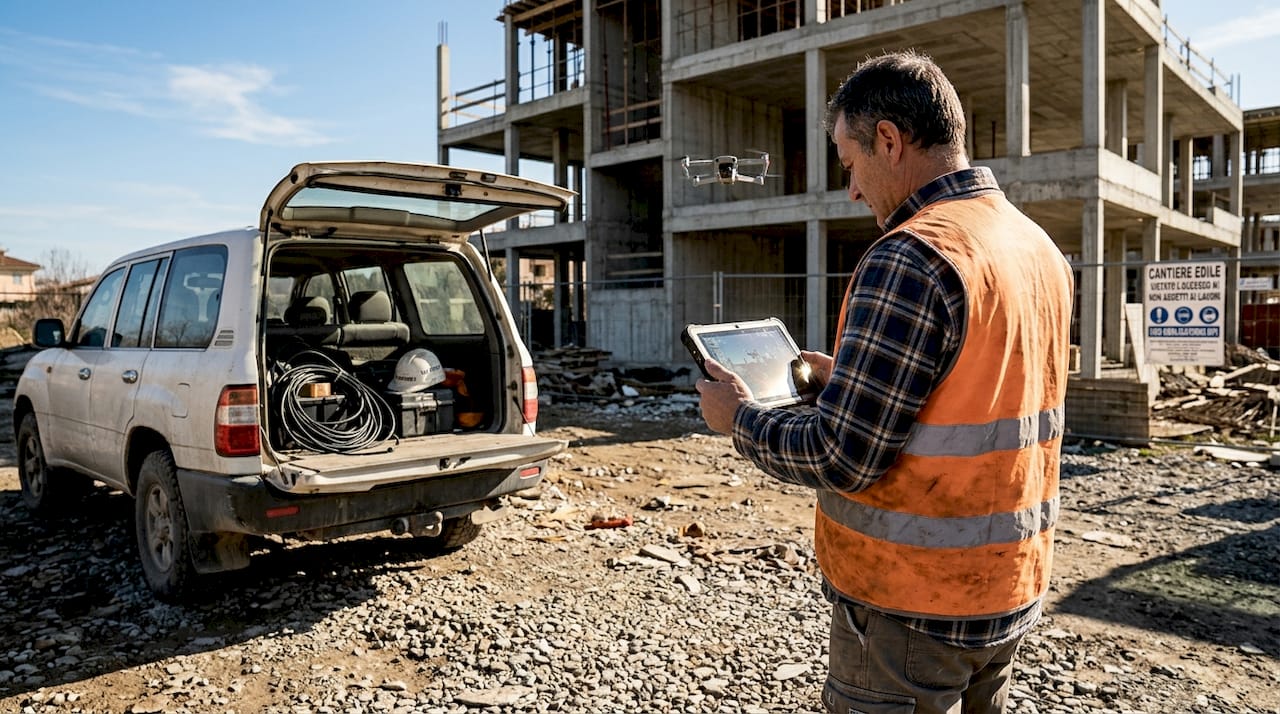

La fotogrammetria con drone è la tecnologia più diffusa per le ispezioni strutturali. Produce nuvole di punti, ortofoto e modelli 3D metrici partendo da sequenze fotografiche sovrapposte. È efficace per rilevare fessurazioni, distacchi e deformazioni visibili sulla superficie.
Il LiDAR è preferibile in ambienti con ostacoli fisici o vegetazione, dove la fotogrammetria perde efficacia. Genera nuvole di punti dense anche in condizioni di luce difficile. Il 3D-DIC (Digital Image Correlation tridimensionale) eccelle nella misurazione di spostamenti precisi, mentre la fotogrammetria rileva meglio le fessure su superfici visibili, come confermato dalla review del Politecnico di Milano.
I limiti da non sottovalutare nei rilievi con drone includono:
- Interferenze GNSS in ambienti urbani densi o sotto impalcati
- Payload limitato che vincola la scelta del sensore
- Necessità di preparazione della superficie per il 3D-DIC
- Condizioni meteo avverse che bloccano le operazioni
I vantaggi dei droni per infrastrutture superano comunque i limiti nella maggior parte degli scenari operativi reali, a patto di pianificare correttamente la missione.
Consiglio Pro: Prima di ogni ispezione, verifica la disponibilità del segnale GNSS nell’area di volo e pianifica punti di controllo a terra (GCP) per garantire la georeferenziazione del dato anche in ambienti difficili. Questo passaggio riduce drasticamente gli errori di posizionamento nei modelli finali.
Casi pratici di impiego: infrastrutture storiche, utilities, edilizia
I casi reali mostrano con chiarezza dove i droni stanno generando valore concreto. Non si tratta di sperimentazioni di laboratorio, ma di progetti operativi con risultati documentati.
1. Pompei: monitoraggio su scala monumentale
Il sito archeologico di Pompei ha adottato un sistema integrato di droni e radar per la mappatura ad alta frequenza di oltre 1.200 strutture. Il monitoraggio periodico consente di rilevare variazioni geometriche minime prima che diventino criticità strutturali, riducendo il rischio di crolli e ottimizzando gli interventi conservativi.
2. Utilities: dighe e linee elettriche
Nel settore delle utilities, i droni abbinati a software di digital twin da point cloud permettono analisi remote su dighe e linee elettriche ad alta tensione, eliminando la necessità di avvicinamento fisico degli operatori a elementi pericolosi. Il risultato è una riduzione significativa dei tempi di ispezione e un aumento della frequenza dei controlli.
3. Ponti e viadotti: il progetto CAPRI
In ambito infrastrutturale, progetti come CAPRI (promosso con il supporto di ESA e CNR) stanno definendo protocolli standardizzati per l’ispezione di ponti con sistemi UAS, integrando dati multisensore in piattaforme di analisi avanzata.
Ecco un confronto tra metodo tradizionale e con drone su un caso tipo:
| Parametro | Ispezione tradizionale | Ispezione con drone |
|---|---|---|
| Tempo medio per viadotto | 5 giorni | 1 giorno |
| Costo operativo | Alto (ponteggi) | Ridotto |
| Frequenza monitoraggio | Annuale | Trimestrale o mensile |
| Rischio operatore | Elevato | Minimo |
Per chi opera in Toscana, le ispezioni drone Firenze rappresentano un esempio concreto di come questi servizi vengano erogati sul territorio con protocolli certificati.
Integrazione dei droni nel workflow digitale: BIM, digital twin e normative
Raccogliere dati con un drone è solo il primo passo. Il valore reale emerge quando quei dati vengono integrati nei processi digitali dell’azienda o dello studio tecnico.
Un digital twin (gemello digitale) è una replica digitale aggiornata di una struttura fisica, costruita a partire da nuvole di punti, modelli fotogrammetrici e dati sensoriali. I droni sono lo strumento più efficiente per alimentare questi modelli con dati aggiornati e georeferenziati. L’integrazione nei workflow BIM è oggi considerata una pratica consolidata negli studi di ingegneria più avanzati, come documenta la letteratura tecnica del Politecnico di Milano.
Il progetto CAPRI rappresenta un benchmark nazionale per l’integrazione di ispezioni UAS in piattaforme digitali strutturate, con l’obiettivo di standardizzare i protocolli su scala nazionale.
Per integrare correttamente i dati drone nel proprio workflow, segui questi passi:
- Definisci l’output atteso prima del volo: nuvola di punti, ortofoto, modello 3D o report termico
- Pianifica i GCP (Ground Control Points) per garantire la georeferenziazione
- Elabora i dati con software dedicati (Agisoft Metashape, Pix4D, RealityCapture)
- Esporta nei formati compatibili con il tuo software BIM (IFC, RCP, LAS)
- Aggiorna il modello con cadenza regolare per mantenere il digital twin attuale
Sul fronte normativo, in Italia gli operatori professionali devono essere certificati ENAC secondo il regolamento europeo EASA U-Space. Le operazioni in aree speciali (zone urbane, infrastrutture critiche, beni culturali) richiedono autorizzazioni specifiche e analisi del rischio documentata.
Consiglio Pro: Quando pianifichi un’ispezione per output BIM, imposta il piano di volo con sovrapposizione laterale e frontale minima dell’80% e usa target a terra stampati con codici QR per automatizzare il riconoscimento dei GCP in fase di elaborazione.
Cosa manca ancora: il futuro delle indagini strutturali con droni secondo gli esperti
C’è un aspetto che molte imprese sottovalutano: la tecnologia del drone è già matura. Il vero collo di bottiglia non è il sensore o il software, è la preparazione operativa di chi commissiona e gestisce le ispezioni.
Troppo spesso si pianificano voli senza considerare le condizioni GNSS-denied sotto gli impalcati dei ponti, o si richiedono ispezioni 3D-DIC senza preparare adeguatamente la superficie della struttura. Il risultato è un dato di qualità inferiore alle aspettative, con conseguente sfiducia nella tecnologia stessa.
Problemi come CAPRI e BEDD dimostrano che l’integrazione tra droni, intelligenza artificiale e piattaforme BIM è già tecnicamente possibile. Ma la diffusione su larga scala in Italia richiede due cose concrete: formazione strutturata per le imprese che commissionano i servizi, e normative più agili per le operazioni in aree speciali. Senza questi due elementi, anche la tecnologia più avanzata rimane sottoutilizzata. Nei prossimi anni, i veri driver non saranno i sensori più potenti, ma la capacità di trasformare i dati raccolti in decisioni operative rapide e verificabili.
Affidarsi a servizi professionali per ispezioni con drone: la scelta vincente
Gestire un’ispezione strutturale con drone non significa semplicemente far volare un apparecchio. Significa pianificare la missione, scegliere il sensore giusto, elaborare i dati e restituire un report tecnico utilizzabile dalla direzione lavori o dal progettista strutturale.
Droinservice eroga servizi professionali con droni per imprese edili, studi di ingegneria e gestori di infrastrutture, con operatori certificati ENAC, tecnologie di ultima generazione e workflow strutturati orientati all’output operativo. Dai ponti agli edifici storici, dagli impianti industriali alle utilities, ogni ispezione viene progettata per restituire dati affidabili e integrabili. Scopri gli strumenti ispezione infrastrutture disponibili e contattaci per una consulenza personalizzata sul tuo progetto.
Domande frequenti sull’impiego dei droni nelle indagini strutturali
Che differenza c’è tra LiDAR e fotogrammetria nelle ispezioni con drone?
Il LiDAR è preferibile in ambienti con vegetazione o ostacoli fisici, mentre la fotogrammetria fornisce immagini dettagliate ed è più efficace per rilevare fessure su superfici visibili e produrre modelli 3D metrici di qualità.
Quali tipi di strutture si possono monitorare con i droni?
Con i droni si possono monitorare ponti, edifici storici, dighe, linee elettriche, impianti industriali, viadotti e qualsiasi infrastruttura che richieda controlli periodici dello stato di conservazione.
Quali permessi servono per usare droni in indagini strutturali?
Per attività professionali sono necessarie certificazioni ENAC secondo il regolamento EASA, oltre ad autorizzazioni specifiche per operazioni in aree speciali come infrastrutture critiche o beni culturali.
Quanto tempo si risparmia rispetto alle ispezioni tradizionali?
Le ispezioni con drone possono ridurre i tempi di oltre il 50% rispetto ai rilievi manuali, con vantaggi ancora più marcati su strutture di grandi dimensioni o difficile accesso.
